— Harrer & Kassen HK7

Спектрофотометр для продолжительного постоянного измерения цвета

Область применения
Измерения цвета основаны на стандарте CIELab. Продолжительная идентификация цвета, в реальном времени, и идентификация отклонения от требуемого цвета. Определение цвета продукции с гладкой и плоской поверхностью, но не шлифованного громоздкого материала.

Руководящая директива

CIELAB-система – это цветовое пространство, которое было определено Международной Комиссией по Освещенности (International Commission on Illumination CIE) (Commission Internationale d'Eclairage) в 1976 году. Дальше она была выведена из системы цветов CIE и основана на CIE «мастер» — пространстве, которое было представлено 1931 году. CIELAB – система сегодня – это самая распространенная система цвета. На основе этой, независимой от оборудования, 3-х мерной цветной модели, различия в цвете могут быть определены в цифрах. Модель объективна и обладает почти человеческой восприимчивостью, это возможно благодаря адаптации геометрической дистанции между двумя цветами в цветовом пространстве с человеческим восприятием.

Измеренные спектральные кривые будут преобразованы в три значения координат.
Значение L* (соответсвует координате Z), световая интенсивность (яркость), от 0 = совершенно черный до 100 = совершенно белый.

Значение a* (соответсвует координате Y), описывает ось «красный — зеленый». Минусовые значения – зеленый цвет, плюсовые – красный.
Значение b*
(соответсвует координате X), описывает ось «желтый-синий». Минусовые значения — синий цвет, плюсовые – желтый.

Исходя из этого цвет может быть безошибочно описан в данном цветовом пространстве.
Расчет осуществляется с учетом стандартного света и обычного наблюдателя, то есть цветовые значения вычисляются в заданных физических условиях.
Функциональность
Продолжительное, контролируемое LED освещение и идентификация цвета продукта в цветовом пространстве after CIELab. Оценочные результаты представлены в видимом световом секторе от 390 — 720 nm. Расстояние между сенсорной системой и продуктом должно быть абсолютно неизменным. Оценка цвета, то есть вывод измеряемых результатов, происходит по четырем каналах: L*, a*, b* и dE*.




Конфигурация

Корпус:
РазмерВхШхГ
Исполнение/Защита
Цвет


алюминиевый штампованный кожух
230 x 280 x 110 мм IP65 / NEMA 4 RAL 5024
Соединения:
Силовое обеспечение
4 аналоговых выхода
2 соединения с ПК
соединение сенсор – оценочный блок сенсорная система


110-230 V AC
0/4 — 20 mA
RS 232 или RS 485
оптоволоконный кабель
LED – подсветка 9-ю светодиодами
Пользовательский интерфейс: функциональные клавиши монитор 6 клавиш на панели прибора 2 х 24 символов, дисплей с подсветкой
Условия окружающей среды: Температура окружающей среды Температура измеряемого продукта
от -20°C до +85°C
от 0°C до +130°C
Принцип измерения

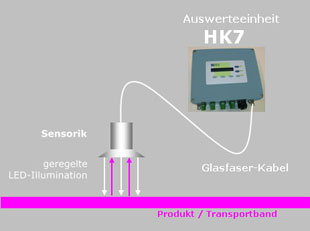

Сенсорная система располагается на расстоянии максимум 150 мм над поверхностью определяемого продукта. Поверхность продукта приблизительно гладкая и плоская. Продукты (металлы, текстиль, продукты питания, пластик) двигаются по конвейерному поясу под сенсорной системой. Продукты, представляющие собой мелкий порошок разравниваются металлической скобой. Для получения высокоточных результатов измерений в окружающей среде не должно быть пыли. При помощи опции «сжатый воздух» зона измерения может быть освобождена от пыли.

Применение

Область реального применения очень велика. Материал продукта не имеет большого значения, но поверхность должна быть достаточно гладкой и плоской.

Возможное применение:

-Индустрия пластмасс
-Пищевая
промышленность
-Автомобильная промышленность -Текстильная промышленность
-Химическая промышленность -Печатная промышленность
-Промышленное ламинирование
-Косметическая промышленность
-Научные исследования
-Нанесение покрытий на ДСП
-Лакировка пластин -Поверхности сырных блоков
-Текстиль, панели, сети -Степень белизны, например, сахар -Производство мясных продуктов


HK7-Возможные варианты ( опции)

HK7-1: базовая конфигурация
HK7-2: базовая конфигурация + автоматический баланс белого
HK7-3: базовая конфигурация + измерение степени индекса белого + тройная сенсорная система
HK7-4: базовая конфигурация + измерение степени индекса белого + тройная сенсорная система +
автоматический баланс белого

Преимущества В отличие от конкурирующих спектрофотометров, HK7 не работает с ксеноновыми вспышками. Регулируемая светодиодная подсветка отвечает за улучшенную стабильность измерения.

Технические данные

Геометрия измерения 45/90 Размер пятна на расстоянии 100mm  примерно d=60mm
Стандартный свет D65, A, C,
Стандартный блок наблюдения (1931), 10° (1964)
Цветовое пространство CIE L*a*b*, dE*
Спектральный диапазон 400nm – 700nm
Спектральная разрешающая способность 1,3nm
Воспроизводимость dE=0,1
Размеры датчика измерительного прибора
HK1-1:

HK1-2:
HK1-3:
HK1-4:
120 x 120 x 90mm
120 x 220 x 90mm
230 x 280 x 110mm

230 x 280 x 110mm
Размер системы 230 x 280 x 110mm
Показание прибора Относительные величины, абсолютные величины или рефлекторный спектр на ПК
Калибровка При помощи установленного стандарта белого
Подключение к ПК RS232 / RS485
Силовое обеспечение 85 – 270 VAC
Класс защиты IP65



Калибровка

Калибровка HK7 осуществляется при помощи нашего, простого в применении, программного обеспечения Colourmaster.

Примеры

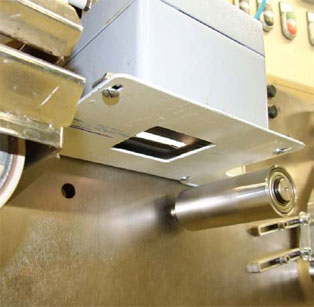

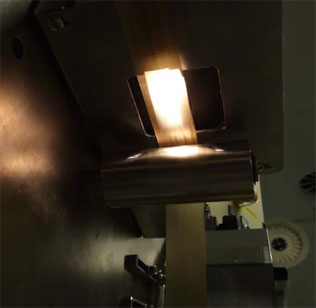

HK7- спектрофотометр измерение цвета синтетической оболочки сосисок (колбасы):

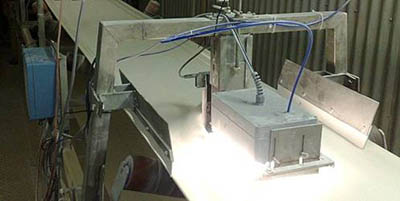

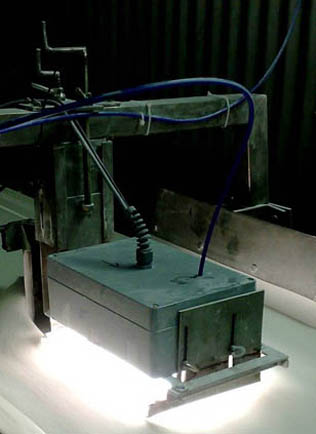

HK7- спектрофотометр: измерение цвета – степени белизны сахара.







85 – 270 VAC
